WD蝸輪減速機

D蝸桿減速器適用范圍

WD蝸輪減速機該標準為一級傳動的阿基米德圓柱蝸桿減速器；WS（蝸桿上置）WD（蝸桿下置）。（蝸阿基米德圓柱蝸桿減速器適用于蝸桿嚙合處滑動速度不大于7.5m/s；蝸桿速度不超過1500r/min；工作環境溫度為-40～＋40℃；并可正、反方向運轉的場合。

WD蝸桿減速器型號標記

型號標記

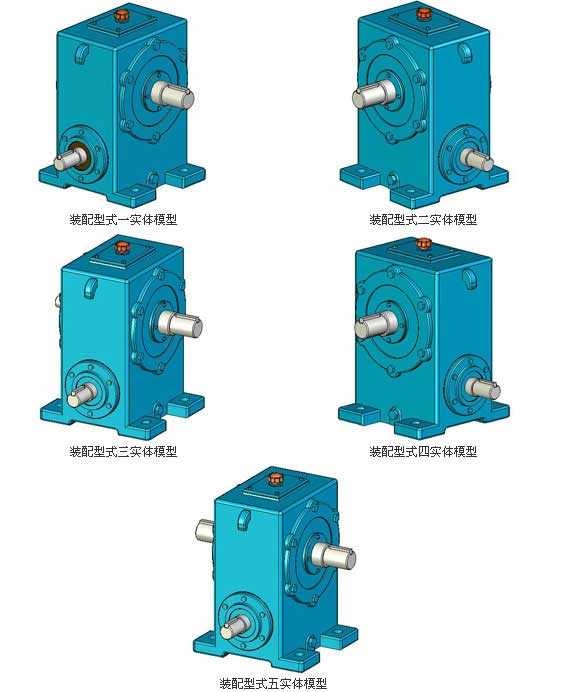

圓柱蝸桿減速器的標記包括：型號、中心距、傳動比、裝配型式

標記示例：

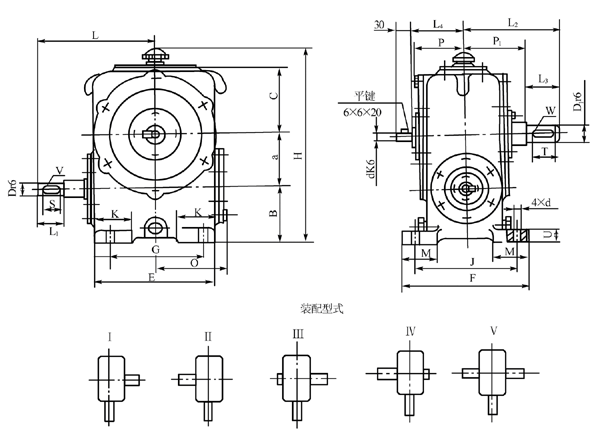

型號	a	B	C	D	D1	E	F	G	H	J	K	L	L1	L2	L3	L4
WD80	80	90	105	20	35	190	200	150	305	160	60	190	50	158	58	90
WD100	100	110	135	25	40	240	210	180	375	170	70	225	60	182	82	100
WD120	120	120	150	30	45	270	220	200	420	180	80	275	80	197	82	110



型號	M	O	P	P1	S	T	U	V(b×h)	W(b×h)	d	轉動慣量kg·m2	質量kg
WD80	60	120	83.5	100	40	50	20	6×6	10×8	18	0.265×10～3	36.5～38.5
WD100	70	145	90	100	40	60	20	8×7	12×8	18	0.84×10～3	53～65
WD120	80	165	102	115	50	60	20	8×7	14×9	18	1.79×10～3	75.4～81.7

WD型圓柱蝸桿減速器（150～360）安裝尺寸
